機種名

M4e

メーカー

I-PULSE

対象基板寸法

・最小：L50mm×W50mm
・最大：L460mm×W410mm（Lサイズ）
※実装不可領域：基板端面より3mm
・板厚：0.5mm～2.0mm

実装部品可能サイズ

0603サイズ～
SOP、PLCC、QFP、BGA、CSP、コネクタ、異形各種

対応部品荷姿

・8mm～56mmテープ
・スティック
・トレイ（M4e:2台目にトレーフィーダー有）

実装精度

±60μ（LCR）/±35μ（QFP等）

品種数

120品種（8mm換算）

部品装着ヘッド

3ヘッド

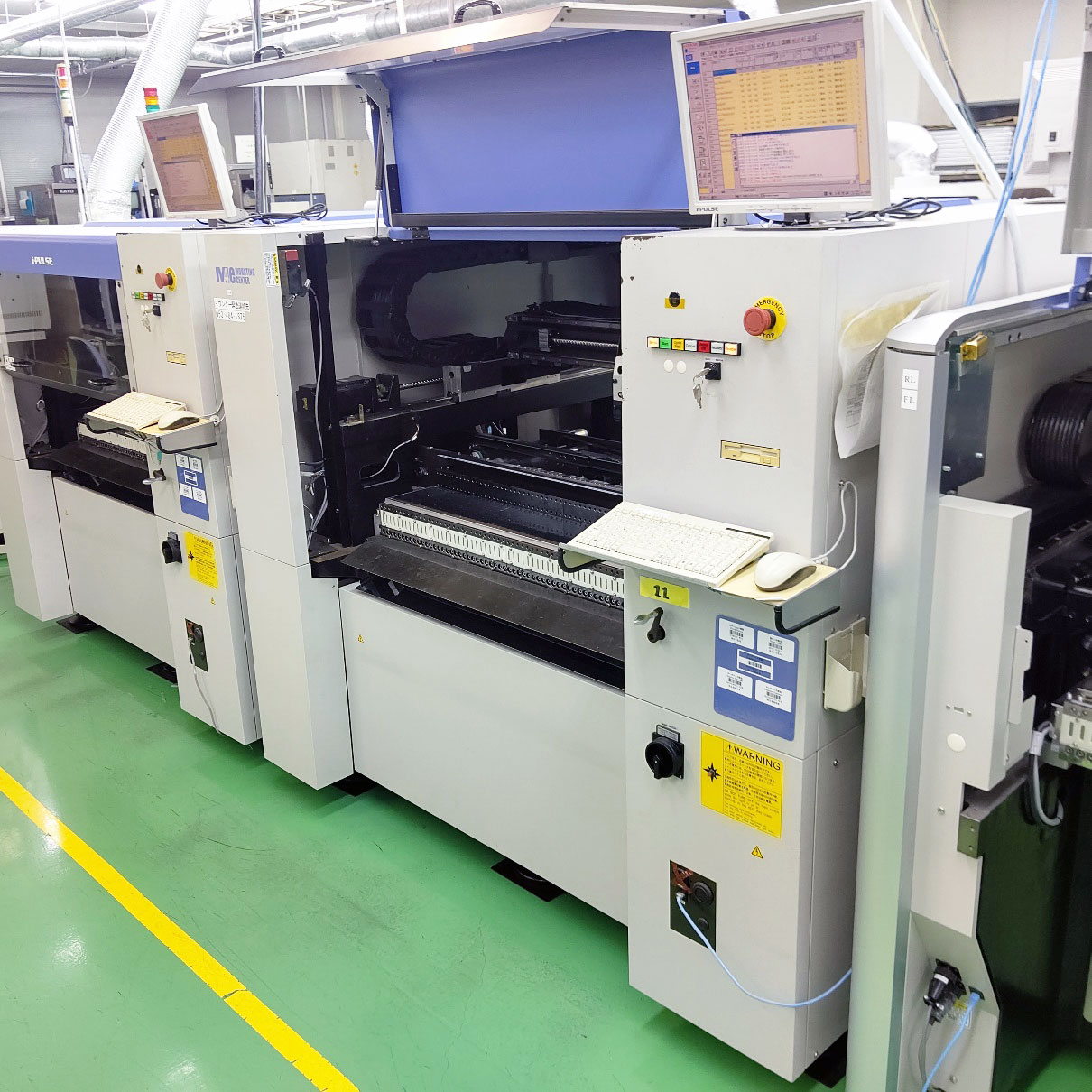

実装機（Aライン）M4e
イデアシステムの基板試作・実装について

当社の基板実装仕様をダウンロードいただけます

パンフレットサンプル

当社で対応可能な工程やワークサイズ、最小ピッチサイズなどの実装仕様を一覧表にまとめた資料をダウンロードいただけます。
基板実装依頼のご検討をいただく際の参考資料としてご活用ください。
